Связь через РМ, либо через e-mail (tvy_sony\собака\mail.ru)
__________
Во избежание накладок, прошу оставлять резервы в теме
__________
ТТХ устройства:
Два вида оснований (рабочий стол)
- Основание из алюминиевого композита 300х80х12 мм, фрезеровано на ЧПУ с высокой точностью.
- Основание из сплава Д16АТ 300х80 мм вырезается лазером с ЧПУ.
Передняя опора шириной 150 мм. С такой опорой устройство очень устойчиво при заточке даже длинных клинков. Устройство не заваливается в стороны и не клюёт носом при нажатии.
На рабочем столе (основании) клинок фиксируется при помощи 3-х точечного упора и 3-х специально подобранных неодимовых магнитов по 6,5 кг на отрыв каждый. Удержание ножа рукой не требуется.
3-х точечный упор позволяет располагать нож точно зеркально при повороте, поэтому угол заточки остается неизменным, изготовлен на лазере с ЧПУ из сплава Д16Т, либо нержавеющей, не магнитной стали AISI304.
Устройство имеет два диапазона регулировки угла заточки, грубый и резьбовой (тонкая регулировка). Угол регулируется прим. от 5 до 30 градусов на сторону. (10-60 полных градусов). Угол заточки очень легко регулируется с точность до 0,10 градуса.
Расстояние от узла скольжения до РК 290 мм!

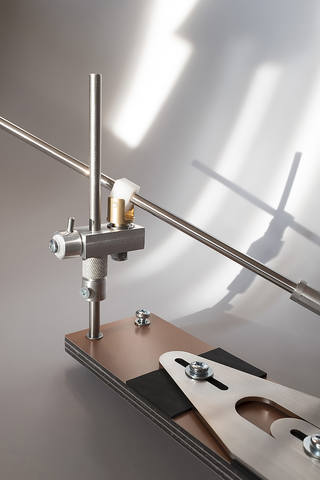

Вертикальная стойка из калиброванной нержавеющей стали, диаметром 8 мм и высотой 180 мм. На стойку установлен узел скольжения вилочного типа, вилка целиком фрезерована из латуни ЛС-59, которая установлена в подвижную втулку на двух шариковых подшипниках и крутится на 360 гр.
Скольжение в вилочном узле мягкое и без шумное, что конечно же сказывается на качестве заточки, особенно на финишных этапах.
Вертикальную стойку можно так же укомплектовать резьбовой муфтой точной регулировки угла заточки. Муфта изготовлена из алюминиевого сплава Д16Т. Диапазон точной регулировки около 2-х градусов. С ее помощью угол регулируется более точно, вплоть до сотых долей, с ее помощью очень легко подстраивать угол с высочайшей точностью, например для формирования микроподводов. (Станок комплектуется муфтой тонкой регулировки по запросу)
Держатель абразивов рассчитан на камни длинной до 200 мм. Ширина камней ни чем не ограничена.
Упоры для абразивов типа "ласточкин хвост", фрезерованы из легкого сплава Д16Т, позволяют устанавливать камни на бланках со скосом 45 и 90 градусов, а так же камни без бланков.
Направляющая из твердой, полированной латуни марки ЛС-59, диаметром 6 мм.
Рукоять резиновая, цилиндрической формы, диаметром 30 мм.
Все устройства снабжены площадкой под угломер. Площадка из стали 430 (магнитная)
Цена:
5400 р. (основание бамбук) Временно не делаю !
5400 р. (основание алюминиевый композит)
5900 р. (основание алюминиевый сплав Д16Т)
_____________________________________________________
Дополнительно могу предложить:
1. Муфта тонкой регулировки угла заточки +500р.
2. Фиксатор для скользящей втулки, вместо стандартного зажимного барашка +250 р.
3. Кожа для финишной доводки на алюминиевом бланке +200р.
_____________________________________________________
Фотографии:
Основание алюминиевый композит:
Основание сплав Д16Т:
Основание бамбук:
[url=http://vfl.ru/fotos/c198108f20608185.html]
[/url] _________________________
Так же предлагаю узел скольжения на базе шарового подшипника, который установлен вертикально в подвижную втулку на 2-х шариковых подшипниках и крутится на 360 гр.
То есть ограничений в угле разворота по горизонтали нет. Но угол заточки ограничен 27-ю градусами на стороны (54 гр. полный угол)
[url=http://vfl.ru/fotos/0541bc3c23438526.html]
[/url] С таким узлом, цена на 500 р. меньше на любую комплектацию.
__________________________
Отзывы обо мне и устройстве тут:
[url=https://forum.guns.ru/forummessage/200/1003760-0.html]https://forum.guns.ru/forummessage/200/1003760-0.html[/url]
________________________
Видеоролик по работе на этом устройстве можно посмотреть тут:
[url=https://www.youtube.com/watch?v=16AeJGtBS8c]https://www.youtube.com/watch?v=16AeJGtBS8c[/url]
[url=https://www.youtube.com/watch?v=giv9bQZOueo&t=44s]https://www.youtube.com/watch?v=giv9bQZOueo&t=44s[/url]
еще тут:
[url=https://www.youtube.com/watch?v=Ba-6xA9ODt4&t=170s]https://www.youtube.com/watch?v=Ba-6xA9ODt4&t=170s[/url]
или тут:
[url=https://www.youtube.com/watch?v=B9-ax3t9Hgg&t=4s]https://www.youtube.com/watch?v=B9-ax3t9Hgg&t=4s[/url]
